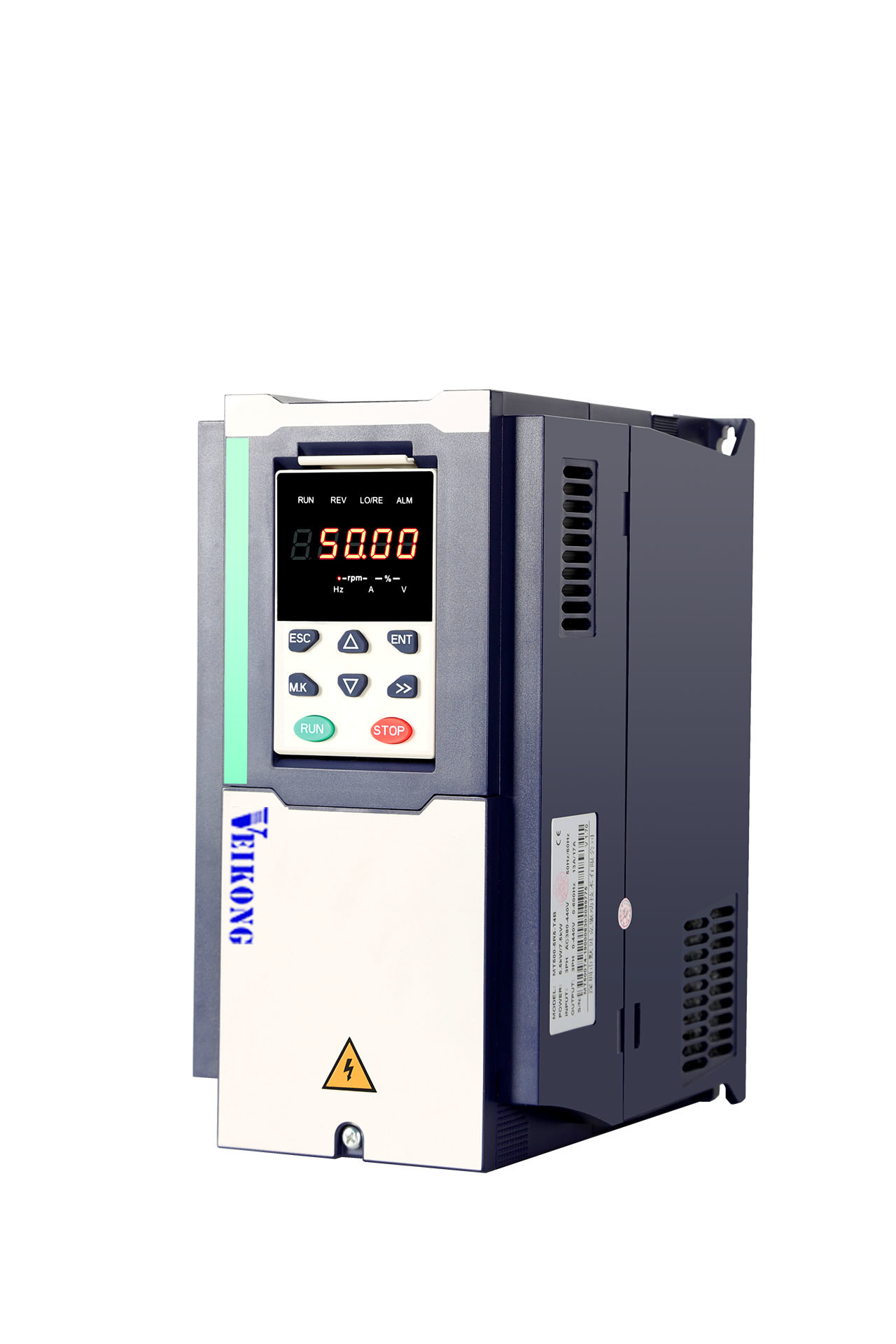

IP65 22kw 30hp VFDの可変的な頻度ドライブ ベクトル制御

1phase/3phase 220V:200V~240V

3段階380V-480V:380V~480V

一般目的の適用:評価される流れの150%の60S

軽い負荷塗布:評価される流れの120%の60S

V/f制御

ページ カード（SVC）のないSensorlessの変化ベクトル制御

ページ カードとのセンサーの速度の変化ベクトル制御（VC）

1:100 （V/f）

1:200 （SVC）

1:1000 （VC）

±0.5% （V/f）

±0.2% （SVC）

±0.02% （VC）

5Hz （V/f）

20Hz （SVC）

50Hz （VC）

0.00~600.00Hz （V/f）

0.00~200.00Hz （SVC）

0.00~400.00Hz （VC）

デジタル設定:0.01 Hz

アナログの設定:最高の頻度x 0.1%

150%/0.5Hz （V/f）

180%/0.25Hz （SVC）

200%/0Hz （VC）

SVC:5Hz5%の上の5Hz10%の中では、

VC:3.0%

V / fのカーブのタイプ:、力機能分岐、直線V/fの分離;

トルクの倍力サポート:自動トルクの倍力、手動トルクの倍力（出荷時設定）

線形およびS字型カーブの加速および減速サポート;

範囲0.00s | 60000sを置く加速および減速時間の4グループ

過電圧の停止制御:出力頻度の電圧欠陥をとばすことを避けるように調節によってモーターの発電を限りなさい;

不足電圧の停止制御:出力頻度のヨーイングの失敗を避けるために調節によってモーターのパワー消費量を制御しなさい

VdcMax制御:出力頻度の過電圧旅行を避けるために調節によるモーターによって発生する電力量を限りなさい;

VdcMin制御:出力頻度のジャンプの不足電圧の欠陥を避けるために調節によってモーターのパワー消費量を、制御しなさい

直接開始（重ねられたDCブレーキはある場合もある）;速度の追跡の開始

標準:

MODBUSコミュニケーション

PROFINETは開き、（開発で）

標準:

5台のデジタル入力 ターミナルは、そのうちの一つ50kHzまで高速脈拍の入力を支える;

2台のアナログ入力 ターミナル、サポート0 | 10V電圧入力か0 | 20mA現在の入力;

選択カード:

4台のデジタル入力 ターミナル

2アナログ入力terminals.support-10V-+10Vの電圧入力

標準:

1台のデジタル出力 ターミナル;

1台の高速パルス出力機構 ターミナル（開いたコレクターのタイプ）、サポート0 | 50kHz方形波信号の出力;

1台のリレー出力ターミナル（第2リレーは選択はである）

2つのアナログ出力端子、サポート0 | 20mA現在の出力か0 | 10V電圧出力;

選択カード:4台のデジタル出力 ターミナル

内部EMCフィルター

EN61800-3に従う

部門C3

第3環境
