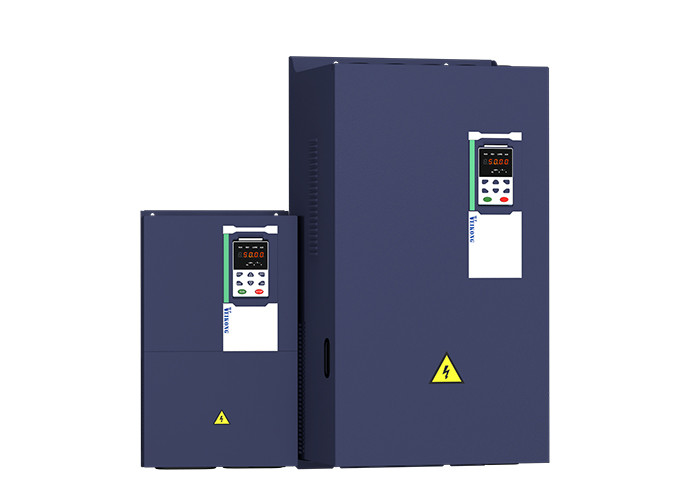

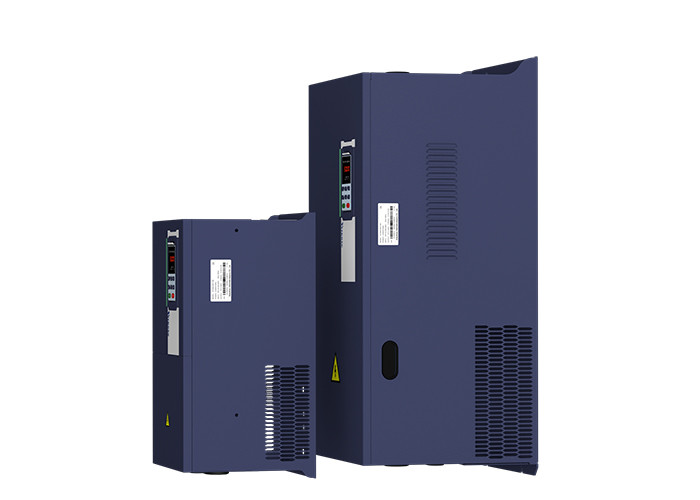

オートメーション装置のための45KW 55KW 75KW Vfdの頻度コンバーター

項目

Specifiation

入力

入れられた電圧

1phase/3phase 220V:200V~240V

3段階380V-480V:380V~480V

許可された電圧変動範囲

-15%~10%

入れられた頻度

50Hz/60Hzの変動5%以下

出力

出力電圧

3phase:0~input電圧

積み過ぎ容量

一般目的の適用:評価される流れの150%の60S

軽い負荷塗布:評価される流れの120%の60S

制御

制御モード

V/f制御

ページ カード（SVC）のないSensorlessの変化ベクトル制御

ページ カードとのセンサーの速度の変化ベクトル制御（VC）

オペレーティング・モード

速度制御、トルク制御（SVCおよびVC）

速度範囲

1:100 （V/f）

1:200 （SVC）

1:1000 （VC）

速度制御の正確さ

±0.5% （V/f）

±0.2% （SVC）

±0.02% （VC）

速度の応答

5Hz （V/f）

20Hz （SVC）

50Hz （VC）

周波数範囲

0.00~600.00Hz （V/f）

0.00~200.00Hz （SVC）

0.00~400.00Hz （VC）

入れられた頻度決断

デジタル設定:0.01 Hz

アナログの設定:最高の頻度x 0.1%

起動のトルク

150%/0.5Hz （V/f）

180%/0.25Hz （SVC）

200%/0Hz （VC）

トルクの制御正確さ

SVC:5Hz5%の上の5Hz10%の中では、

VC:3.0%

V/fのカーブ

V / fのカーブのタイプ:、力機能分岐、直線V/fの分離;

トルクの倍力サポート:自動トルクの倍力、手動トルクの倍力（出荷時設定）

傾斜路を与える頻度

線形およびS字型カーブの加速および減速サポート;

範囲0.00s | 60000sを置く加速および減速時間の4グループ

DCバス電圧制御

過電圧の停止制御:出力頻度の電圧欠陥をとばすことを避けるように調節によってモーターの発電を限りなさい;

不足電圧の停止制御:出力頻度のヨーイングの失敗を避けるために調節によってモーターのパワー消費量を制御しなさい

VdcMax制御:出力頻度の過電圧旅行を避けるために調節によるモーターによって発生する電力量を限りなさい;

VdcMin制御:出力頻度のジャンプの不足電圧の欠陥を避けるために調節によってモーターのパワー消費量を、制御しなさい

搬送周波数

1kHz~12kHz （タイプによって変わる）

起動方法

直接開始（重ねられたDCブレーキはある場合もある）;速度の追跡の開始

停止方法

減速停止（ブレーキがかかる重ねられたDCはある場合もある）;停止すること自由

Maincontrol機能

、16速度操作まで、制御、下垂制御を危ない速度の回避、振動頻度操作、加速および減速時間の切換え、VFの分離、刺激の完全な欠陥の記録、欠陥調整、ソフトウェア交換の出力配線parametersfreeswitching、モーターの2グループ アップ/ダウン ターミナル ブレーキがかかることの、プロセスPID制御、睡眠および目覚し機能、作り付けの簡単なPLCの論理、事実上の入出力ターミナル、作り付けの遅延装置、作り付けの比較の単位および論理の単位、変数バックアップとリカバリー揺すりなさい

機能

キーパッド

LEDデジタルのキーボードおよびLCDのキーパッド（選択）

コミュニケーション

標準:

MODBUSコミュニケーション

PROFINETは開き、（開発で）

ページ カード

増加エンコーダーのインターフェース・カード（差動出力および開いたコレクター）、回転式変圧器カード

入れられたターミナル

標準:

5台のデジタル入力 ターミナルは、そのうちの一つ50kHzまで高速脈拍の入力を支える;

2台のアナログ入力 ターミナル、サポート0 | 10V電圧入力か0 | 20mA現在の入力;

選択カード:

4台のデジタル入力 ターミナル

2アナログ入力terminals.support-10V-+10Vの電圧入力

出力ターミナル

標準:

1台のデジタル出力 ターミナル;

1台の高速パルス出力機構 ターミナル（開いたコレクターのタイプ）、サポート0 | 50kHz方形波信号の出力;

1台のリレー出力ターミナル（第2リレーは選択はである）

2つのアナログ出力端子、サポート0 | 20mA現在の出力か0 | 10V電圧出力;

選択カード:4台のデジタル出力 ターミナル

保護

章を保護機能のためのトラブルシューティングそして対策」参照しなさい第6"

環境

設置位置

屋内、直接日光、塵、腐食性のガス、可燃性ガス、オイルの煙、蒸気、滴りまたは塩無し。

高度

0-3000m.inverterは高度より高いthan1000mがおよび定格出力の100m 1%流れ高度の増加減れば軽減される

周囲温度

周囲温度が40°Cと50°Cの間にあれば-10°C~ +40°Cの1.5%までに最高50°C （軽減した）定格出力の現在の減少1°Cによる温度なら増加

湿気

凝縮しないで95%RHよりより少し、

振動

より少しにより5.9 m/s2 （0.6 g）

保管温度

-20°C | +60°C

他

取付け

transmural壁に取り付けられた、床制御のキャビネット

保護レベル

IP20

冷却方法

強制風の冷却

EMC

セリウムROHS

内部EMCフィルター

EN61800-3に従う

部門C3

第3環境
