3HP 5HP 7HP 10HP 15HP VFDの非同期モーターのための可変的な頻度インバーター
商品の詳細
| 製品名 | 3HP 5HP 7HP 10HP 15HP ACドライブ | 制御モード | V/F、SVC、VCは、制御にトルクを与える |
|---|---|---|---|
| サイズ | モデルによって決まりなさい | 入れられたタイプ | 単一か三相 |
| 現在 | モデルによって決まりなさい | 頻度 | 50/60HZ |
| ハイライト | 7HP 可変的な頻度インバーター,非同期モーター3 HP VFD,非同期モーター10 HP VFD |
||
製品の説明

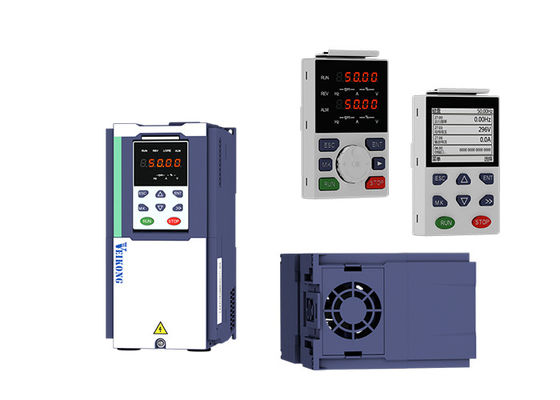

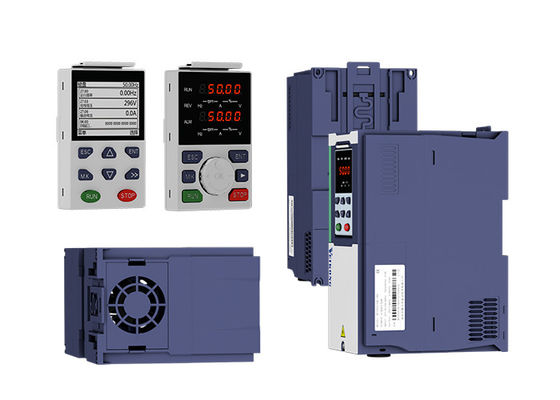

非同期モーターのための3HP 5HP 7HP 10HP 15HP ACドライブ頻度インバーターVFD
1.衝撃加重への急速な応答
それが突然のロード変更に応じるとき、インバーターはすぐに速度を、速度の変動を減らすために元通りにすることができ、生産の安定性および良質の完成品を保障する。
2。 新しい自動調整の特徴
自動調整の特徴は可能な高性能のレベルを達成するために誘導電動機、また同期電動機を搭載する操作のためのドライブ変数を最大限に活用する。
ドライブおよびモーター性能をだけでなく、最大限に活用することはまた接続された機械類に関連して、しかし自動的に設定を調節する。
新しい自動調整方法。VFD500は非常に精密な速度制御のための操作の間に絶えずモーター特徴の変更を分析する。
Techinicalの指定
|
項目 |
Specifiation |
|
|
入力 |
入れられた電圧 |
1phase/3phase 220V:200V~240V 3段階380V-480V:380V~480V |
|
許可された電圧変動範囲 |
-15%~10% |
|
|
入れられた頻度 |
50Hz/60Hzの変動5%以下 |
|
|
出力 |
出力電圧 |
3phase:0~input電圧 |
|
積み過ぎ容量 |
一般目的の適用:評価される流れの150%の60S 軽い負荷塗布:評価される流れの120%の60S |
|
|
制御 |
制御モード |
V/f制御 ページ カード（SVC）のないSensorlessの変化ベクトル制御 ページ カードとのセンサーの速度の変化ベクトル制御（VC） |
|
オペレーティング・モード |
速度制御、トルク制御（SVCおよびVC） |
|
|
速度範囲 |
1:100 （V/f） 1:200 （SVC） 1:1000 （VC） |
|
|
速度制御の正確さ |
±0.5% （V/f） ±0.2% （SVC） ±0.02% （VC） |
|
|
速度の応答 |
5Hz （V/f） 20Hz （SVC） 50Hz （VC） |
|
|
周波数範囲 |
0.00~600.00Hz （V/f） 0.00~200.00Hz （SVC） 0.00~400.00Hz （VC） |
|
|
入れられた頻度決断 |
デジタル設定:0.01 Hz アナログの設定:最高の頻度x 0.1% |
|
|
起動のトルク |
150%/0.5Hz （V/f） 180%/0.25Hz （SVC） 200%/0Hz （VC） |
|
|
トルクの制御正確さ |
SVC:5Hz5%の上の5Hz10%の中では、 VC:3.0% |
|
|
V/fのカーブ |
V / fのカーブのタイプ:、力機能分岐、直線V/fの分離; トルクの倍力サポート:自動トルクの倍力、手動トルクの倍力（出荷時設定） |
|
|
傾斜路を与える頻度 |
線形およびS字型カーブの加速および減速サポート; 範囲0.00s | 60000sを置く加速および減速時間の4グループ |
|
|
DCバス電圧制御 |
過電圧の停止制御:出力頻度の電圧欠陥をとばすことを避けるように調節によってモーターの発電を限りなさい;
不足電圧の停止制御:出力頻度のヨーイングの失敗を避けるために調節によってモーターのパワー消費量を制御しなさい
VdcMax制御:出力頻度の過電圧旅行を避けるために調節によるモーターによって発生する電力量を限りなさい; VdcMin制御:出力頻度のジャンプの不足電圧の欠陥を避けるために調節によってモーターのパワー消費量を、制御しなさい |
|
|
搬送周波数 |
1kHz~12kHz （タイプによって変わる） |
|
|
起動方法 |
直接開始（重ねられたDCブレーキはある場合もある）;速度の追跡の開始 |
|
|
停止方法 |
減速停止（ブレーキがかかる重ねられたDCはある場合もある）;停止すること自由 |
|
|
Maincontrol機能 |
、16速度操作まで、制御、下垂制御を危ない速度の回避、振動頻度操作、加速および減速時間の切換え、VFの分離、刺激の完全な欠陥の記録、欠陥調整、ソフトウェア交換の出力配線parametersfreeswitching、モーターの2グループ アップ/ダウン ターミナル ブレーキがかかることの、プロセスPID制御、睡眠および目覚し機能、作り付けの簡単なPLCの論理、事実上の入出力ターミナル、作り付けの遅延装置、作り付けの比較の単位および論理の単位、変数バックアップとリカバリー揺すりなさい |
|
|
機能 |
キーパッド |
LEDデジタルのキーボードおよびLCDのキーパッド（選択） |
|
コミュニケーション |
標準: MODBUSコミュニケーション PROFINETは開き、（開発で） |
|
|
ページ カード |
増加エンコーダーのインターフェース・カード（差動出力および開いたコレクター）、回転式変圧器カード |
|
|
入れられたターミナル |
標準: 5台のデジタル入力 ターミナルは、そのうちの一つ50kHzまで高速脈拍の入力を支える; 2台のアナログ入力 ターミナル、サポート0 | 10V電圧入力か0 | 20mA現在の入力; 選択カード: 4台のデジタル入力 ターミナル 2アナログ入力terminals.support-10V-+10Vの電圧入力 |
|
|
出力ターミナル |
標準: 1台のデジタル出力 ターミナル; 1台の高速パルス出力機構 ターミナル（開いたコレクターのタイプ）、サポート0 | 50kHz方形波信号の出力; 1台のリレー出力ターミナル（第2リレーは選択はである） 2つのアナログ出力端子、サポート0 | 20mA現在の出力か0 | 10V電圧出力; 選択カード:4台のデジタル出力 ターミナル |
|
|
保護 |
章を保護機能のためのトラブルシューティングそして対策」参照しなさい第6" |
|
|
環境 |
設置位置 |
屋内、直接日光、塵、腐食性のガス、可燃性ガス、オイルの煙、蒸気、滴りまたは塩無し。 |
|
高度 |
0-3000m.inverterは高度より高いthan1000mがおよび定格出力の100m 1%流れ高度の増加減れば軽減される |
|
|
周囲温度 |
周囲温度が40°Cと50°Cの間にあれば-10°C~ +40°Cの1.5%までに最高50°C （軽減した）定格出力の現在の減少1°Cによる温度なら増加 |
|
|
湿気 |
凝縮しないで95%RHよりより少し、 |
|
|
振動 |
より少しにより5.9 m/s2 （0.6 g） |
|
|
保管温度 |
-20°C | +60°C |
|
|
他 |
取付け |
transmural壁に取り付けられた、床制御のキャビネット |
|
保護レベル |
IP20 |
|
|
冷却方法 |
強制風の冷却 |
|
|
EMC |
セリウムROHS |
内部EMCフィルター EN61800-3に従う 部門C3 第3環境 |
プロダクト モデル
|
モデル |
入力（KVA） |
入力電流（a） |
出力電流（A） |
モーター（KW） |
サイズ |
ブレーキ単位 |
|
|
重負荷 |
軽い負荷 |
||||||
|
1ph/3ph |
|||||||
|
単一/三相:200-240V 50/60Hz |
|||||||
|
VFD500-R75GT2B |
1.5 |
8.2/7.1 |
5.6 |
8.0 |
0.75 |
サイズA |
内部 |
|
VFD500-1R5GT2B |
3 |
14/11.3 |
8.0 |
11 |
1.5 |
||
|
VFD500-2R2GT2B |
4 |
23/14.5 |
11 |
17 |
2.2 |
||
|
VFD500-4R0GT2B |
6.7 |
30.4/16.5 |
17 |
25 |
4.0 |
サイズB |
|
|
三相:380-480V、50/60Hz |
|
|
|||||
|
VFD500-R75GT4B |
1.5 |
3.4 |
2.5 |
4.2 |
0.75 |
サイズA |
内部 |
|
VFD500-1R5GT4B |
3 |
5 |
4.2 |
5.6 |
1.5 |
||
|
VFD500-2R2GT4B |
4 |
5.8 |
5.6 |
9.4 |
2.2 |
||
|
VFD500-4R0G/5R5PT4B |
5.9 |
10.5 |
9.4 |
13.0 |
3.7 |
||
|
VFD500-5R5G/7R5PT4B |
8.9 |
14.6 |
13.0 |
17.0 |
5.5 |
サイズB |
|
|
VFD500-7R5G/011PT4B |
11 |
20.5 |
17.0 |
23.0 |
7.5 |
||
|
VFD500-011G/015PT4B |
17 |
26.0 |
25.0 |
31.0 |
11 |
サイズC |
内部 |
|
VFD500-015G/018PT4B |
21 |
35.0 |
32.0 |
37.0 |
15 |
||
|
VFD500-018G/022PT4B |
24 |
38.5 |
37.0 |
45.0 |
18.5 |
サイズD |
|
|
VFD500-022G/030PT4B |
30 |
46.5 |
45.0 |
57.0 |
22 |
||
|
VFD500-030G/037PT4 |
40 |
62.0 |
60.0 |
75.0 |
30 |
サイズE |
選択 |
|
VFD500-037G/045PT4 |
50 |
76.0 |
75.0 |
87.0 |
37 |
||
|
VFD500-045G/055PT4 |
60 |
92.0 |
90.0 |
110.0 |
45 |
サイズF |
|
|
VFD500-055G/075PT4 |
85 |
113.0 |
112.0 |
135.0 |
55 |
||
|
VFD500-075G/090PT4 |
104 |
157.0 |
152.0 |
165.0 |
75 |
サイズG |
|
|
VFD500-090G/110PT4 |
112 |
170.0 |
176.0 |
210.0 |
90 |
外面 |
|
|
VFD500-110G/132PT4 |
145 |
220.0 |
210.0 |
253.0 |
110 |
サイズH |
|
|
VFD500-132G/160PT4 |
170 |
258.0 |
253.0 |
304.0 |
132 |
サイズI |
|
|
VFD500-160G/185PT4 |
210 |
320.0 |
304.0 |
360.0 |
160 |
||
|
VFD500-185G/200PT4 |
245 |
372.0 |
360.0 |
380.0 |
185 |
サイズJ |
|
|
VFD500-200G/220PT4 |
250 |
380.0 |
380.0 |
426.0 |
200 |
||
|
VFD500-220G/250PT4 |
280 |
425.0 |
426.0 |
465.0 |
220 |
サイズK |
|
|
VFD500-250G/280PT4 |
315 |
479.0 |
465.0 |
520.0 |
250 |
||
|
VFD500-280G/315PT4 |
350 |
532.0 |
520.0 |
585.0 |
280 |
サイズL |
|
|
VFD500-315G/355PT4 |
385 |
585.0 |
585.0 |
650.0 |
315 |
||
|
VFD500-355G/400PT4 |
420 |
638.0 |
650.0 |
725.0 |
355 |
サイズM |
|
|
VFD500-400G/450PT4 |
470 |
714.0 |
725.0 |
820.0 |
400 |
||
プロダクト塗布
FAQ:
1. どんな電圧範囲を支えることができるか。
単相220v入力、単相220v出力;
単相220v入力、三相220v出力;
三相220v入力、三相220v出力;
単相220v入力、三相380v出力;
380v入力、0.4KW-710KWからの380v出力。
2. パッケージの標準は何であるか。
37kwの下で、それはカートンのパッケージである;45kw以上に、それは木のパッケージである。
3。 OEMビジネスを受け入れるか。
私達はあなたのautherizationのOEMそしてODMを受け入れる。
