VEIKONG 380v三相AC EMI VFDフィルター電磁妨害雑音フィルター
商品の詳細
| 製品名 | 三相AC EMIフィルタ | 伝達関数 | ローパス |
|---|---|---|---|
| 3db 帯域幅 | 5～10% | 入れられたインピーダンス | 50Ω |
| 適用 | EMC/EMIフィルタ | 評価される流れ | 依存する |
| ハイライト | 380v vfdのEMIフィルタ,380v電磁妨害雑音フィルター,VEIKONG VFDフィルター |
||
製品の説明

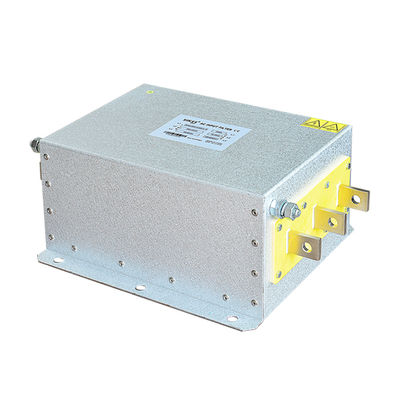

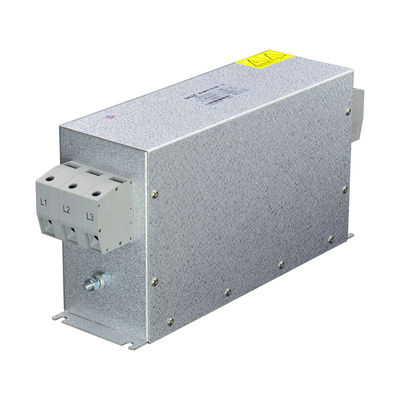

380v三相AC EMIフィルタの電磁妨害雑音フィルター
LC低域受動ネットワークの部品からのEMIの電力線フィルター。それはインピーダンス不適当な組み合わせの原則を、ように使用する
電磁妨害雑音信号の減少。
より大きいによってインピーダンス相違、ろ過の効果を決まるインピーダンス不適当な組み合わせの範囲ろ過しなさい、よりよい
フィルター。例えば、供給側low-impedance力のためのよりよい結果を、得ることは高い入力と一緒に伴われるべきである
フィルターのインピーダンス;組の低い出力インピーダンスの負荷側面、そしてフィルターの高い入力インピーダンス。
製品の機能
プロダクトの干渉の原子格納容器に高い条件を課すcateforyこれに干渉の原子格納容器の優秀な機能があり、データ処理システム、通信機器インバーターおよび力調節装置に適用することができる。
Rataedの電圧:AC 380V-440V
テスト電圧（1minute）:DC 1500Vを段階的に行なう段階;AC 1500V/DC 2500Vをひく段階
動作周波数:50/60HZ
温度の範囲:-25-85℃
絶縁抵抗:（300Aまで） ≥ 1500MΩをひく段階
| モデル | 低域EMIフィルタ |
| 伝達関数 | 低域 |
| パッケージのタイプ | 表面の台紙 |
| わずかな中心周波数 | 10K-30MHZ |
| 挿入損失 | 60~90dB |
| 入れられたインピーダンス | 50Ω |
| 評価される電圧 | 380V/440V |
| 評価される流れ | 1A-100A |
| 環境の温度 | 40°C |
| 温度較差 | 25 / 085/21 |
| 動作周波数 | 50/60HZ |
| ライン・ツー・ライン | 1450VDC |
| ひくべきライン | 2250VDCか2000VAC |
| 最高の漏出流れ | 最高115VAC/60HZ 1.4mA。最高250VAC/60HZ 2.5mA |
| MOQ | 5pcs |
| 価格 | USD60~80/Meter |
| 調達期間 | 低域EMIフィルタのための5~15平日 |
フィルター指示
主要なフィルター挿入損失、の一般にある特定のカーブ（変数）の製造業者の選択を考慮しなさい
標準的な50システム試験結果は参照のためだけであるが、実際の適用は一般に50のシステム、挿入損失意志ではない
オフセットでであって下さい。
注意するべき二番目にフィルター指定ポイントは次のとおりである:作動の電圧、動作電流の電圧価値、漏出流れ、次元、
設置方法;命令した場合特別な条件および特別な適用は記述されていなければならない。
ターミナルの喧騒タイプの保証選択:DINの保証ターミナルは次の特徴を備えている:接触保証;内部固体に、偉大な人がある
横断面区域へのアクセス;より安全で、より便利な慣習的なターミナルよりヨーロッパの業界標準と一直線、;
フィルターのDINターミナルの使用はヨーロッパの市場条件と一直線に多くである。支えるSIKESのプロダクトのほとんど
種類のターミナル モード。
挿入損失
挿入損失（IL）は次と比率回路のアクセス ポートの電圧を前後にろ過する、表現されるである:
挿入損失（IL） = 20LgV1/V2
か:V1-フィルター アクセスの前の干渉信号の電圧
V2- フィルター アクセスの後の干渉信号の電圧
挿入損失テスト方法はCISPR17条件で詳しく述べられる。一般に、プロダクト サンプルは挿入で提供した
損失のカーブは50Ωシステムで得られる:出力電力および負荷の入力インピーダンスの両側の仮定はある
50Ωに抵抗。力の側面の環境の実用面およびインピーダンスの負荷側面が非常に変わるように、そう
挿入損失の価値の実用面および挿入損失の異なったわずかな値のサンプルを得る時。
従って、EMI力フィルターの選択は実際のテストを遂行したこと装置にアクセスする最もよい方法である
